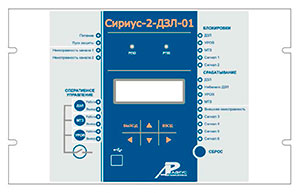

«Сириус-2-ДЗЛ-01»
Микропроцессорное устройство основной защиты абсолютной селективности воздушных, кабельных и смешанных воздушно-кабельных линий класса напряжений 6-220 кВ в сетях с эффективнозаземленной или изолированной (компенсированной) нейтралью. Тип защиты абсолютной селективности — продольная дифференциальная токовая защита линии (ДЗЛ) с цифровым каналом связи (КС) по выделенной ВОЛС.
Устройство предназначено для обеспечения основной зашиты абсолютной селективности воздушных, кабельных и смешанных воздушно-кабельных линий класса напряжений 6-220 кВ в сетях с эффективнозаземленной или изолированной (компенсированной) нейтралью. Тип зашиты абсолютной селективности — продольная дифференциальная токовая защита линии (ДЗЛ) с цифровым каналом связи (КС) по выделенной ВОЛС.
Устройство предназначено для установки на двухконцевых линиях с одно- или двусторонним питанием. Возможно наличие на защищаемой линии одного или нескольких ответвлений с понижающими трансформаторами без источников питания.
Устройство реализовано без функции автоматики управления высоковольтным выключателем (АУВ) и должно использоваться совместно с уже существующей схемой управления и АПВ выключателя или с отдельным терминалом АУВ. Кроме того, желательно применение дополнительных устройств для обеспечения независимой системы резервных зашит линии.
Полный комплекс защиты состоит из двух одинаковых устройств (полукомплектов), устанавливаемых по концам защищаемой линии. Полукомплекты связываются между собой с помощью защитного КС. Под защитным КС, здесь и далее, понимается цифровой канал, предназначенный для передачи информации, необходимой для функционирования защиты абсолютной селективности.
Устройство поддерживает два независимых защитных КС, что позволяет организовать их полное дублирование и значительно повысить отказоустойчивость защиты.
Связь между полукомплектами организуется только по выделенной ВОЛС, при этом не допускается наличие каких-либо промежуточных активных преобразователей и мультиплексоров. То есть полукомплекты должны подсоединяться непосредственно к противоположным концам оптического кабеля.
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит и автоматики, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок зашит и автоматики;
- передача параметров аварии, ввод и изменение уставок по ЛС;
- передача и прием информации по защитному КС;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты и автоматики, выполняемые устройством:
- Трехступенчатая продольная дифференциальная токовая защита линии в пофазном исполнении;
- Контроль небаланса в дифференциальной цепи с действием на сигнализацию (ДЗЛ-4);
- Два защитных интерфейса для организации основного и резервного защитных КС. Постоянный контроль исправности КС с автоматическим переходом на резервный;
- Цифровое выравнивание коэффициентов трансформации ТТ, установленных по концам защищаемой линии, для формирования токовых цепей дифференциальной защиты;
- Ненаправленная трехступенчатая максимальная токовая защита от междуфазных КЗ с независимой выдержкой времени (МТЗ-1, МТЗ-2, МТЗ-3);
- Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по току обратной последовательности с независимой выдержкой времени с действием на сигнал или на отключение;
- Логика устройства резервирования при отказе выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ;
- с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
- с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит). При срабатывании УРОВ на отключение смежных выключателей по защитному КС передается команда отключения выключателя противоположной стороны линии;
- Отключение удаленного выключателя с помощью команды по защитному КС (телеотключение);
- Передача пяти дополнительных дискретных сигналов по защитному КС на другой конец защищаемой линии и прием аналогичных сигналов (дополнительные телесигналы).
Дополнительные сервисные функции:
- Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
- Регистратор событий;
- Возможность встраивания устройства в систему единого точного времени подстанции или станции. Для этого может использоваться один из каналов связи с интерфейсом RS485, либо специальный дискретный вход, предназначенный для подачи на него синхроимпульса от системы единого времени.
- Оперативный ввод или вывод основных функций с помощью кнопок оперативного правления на передней панели устройства вместо традиционных накладок;
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа;
- Программируемые реле с возможностью подключения к одной из выбранных точек функциональной схемы;
- Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы и задания режима работы;
- Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы), предназначенные для расширения функциональности устройства;
- Поддержка до трех независимых интерфейсов связи дтя встраивания в АСУ ТП и локального доступа к устройству через компьютер (интерфейс USB - на лицевой панели, два с интерфейсом RS485 - на задней панели устройства);
- Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы.
Габаритные размеры устройства не превышают 305x190x215 мм. Масса устройства не более 7 кг. Рабочий температурный диапазон - от -20 до +55°С.
