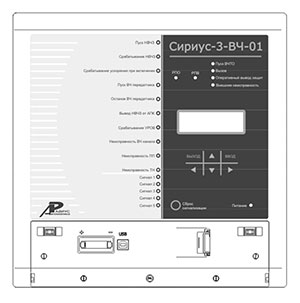

«Сириус-3-ВЧ-01»
Микропроцессорное устройство защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью. Тип защиты абсолютной селективности – направленная высокочастотная защита (НВЧЗ).
Устройство микропроцессорной защиты «Сириус-3-ВЧ-01» предназначено для защиты воздушных и кабельных линий 110-220 кВ в сетях с эффективнозаземленной нейтралью.Содержит основную защиту абсолютной селективности. Тип защиты абсолютной селективности – направленная высокочастотная защита (НВЧЗ).
Устройство не включает в себя функцию АУВ, поэтому подразумевается использование совместно с уже существующей схемой управления и АПВ выключателя или с отдельным терминалом АУВ.
Для правильной организации НВЧЗ на защищаемой линии предусматривается установка подобных устройств (полукомплектов) на каждом из питающих концов линии, дополненные специальными высокочастотными (ВЧ) приемопередатчиками (ПП) других производителей, предназначенными для передачи ВЧ сигналов противоположным ВЧ приемопере - датчикам. Устройство предусматривает возможность работы в случае, если на других концах линии установлены устройства других производителей, выполняющие аналогичные функции защиты.
Устройство предназначено для совместной работы со всеми широко используемыми ВЧ приемопередатчиками: ПВЗУ, ПВЗУ-Е, ПВЗУ-М, ПВЗ-90М, ПВЗ-90М1, АВЗК-80, ПВЗ и др.
Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- индикацию положения выключателя;
- контроль и индикацию неисправностей во вторичных цепях ТН;
- определение вида и расстояния до места повреждения;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
Функции защиты и автоматики, выполняемые устройством:
- Направленная высокочастотная защита.
- Автоматический ввод ускорения при любом включении выключателя. Обеспечивает правильную работу защиты при включении защищаемой линии в работу.
- Логика устройства резервирования отказов выключателя (УРОВ).
- Блокировка при неисправностях в цепях напряжения (БНН), основанная на сравнении напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник». Блокировка действует на логику работы защит и на сигнализацию.
- Четыре дискретных отключающих входа («Внешнее отключение 1 (2,3,4)»), предназначенные для подключения внешних защит. Реализованы контроль входов по току. пуск схемы УРОВ от данных сигналов, выработка сигнала блокировки АПВ.
- Пуск высокочастотного телеотключения (ВЧТО) при срабатывании УРОВ и резервных защит, установленных на присоединении.
Дополнительные сервисные функции:
- Определение вида и расстояния до места повреждения (ОМП) на ВЛ методом одностороннего замера на основе дистанционного принципа с компенсацией влияния переходного сопротивления и контролем тока нулевой последовательности параллельной линии. Фиксация параметров для двустороннего уточняющего расчета.
- Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
- Регистратор событий.
- Технический учет активной и реактивной электроэнергии.
- Регистрация и отображение большинства электрических параметров системы.
- Возможность встраивания устройства в систему единого точного времени подстанции или станции. Для этого может использоваться один из каналов связи с интерфейсом RS485, либо специализированный дискретный вход, предназначенный для подачи на него синхроимпульса от системы единого времени.
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
- Большое число программируемых реле с возможностью подключения к одной из выбранных точек функциональной схемы.
- Программируемые светодноды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы, задания цвета и режима работы.
- Возможность работы реле сигнализации «Сигнал» в непрерывном или импульсном режиме работы.
- Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП (интерфейс USB - на лицевой панели, два интерфейса RS485 - на задней панели устройства).
Габаритные размеры терминала - 310х310х245 мм, масса - не более 12 кг. Рабочий диапазон температур устройства от - 20 до +55°С.
