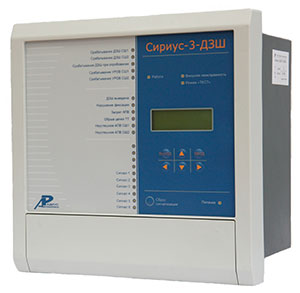

«Сириус-3-ДЗШ-01»
Микропроцессорное устройство защиты для реализации функций основной защиты, автоматики и сигнализации систем сборных шин напряжением 35–220 кВ с фиксированным или изменяемым присоединением элементов, с числом присоединений до 16.
Микропроцессорное устройство защиты «Сириус-3-ДЗШ-01» предназначено для реализации функций основной защиты, автоматики и сигнализации систем сборных шин напряжением 35–220 кВ с фиксированным или изменяемым присоединением элементов, с числом присоединений до 16.
Устройство имеет 16 аналоговых входов тока для подключения к трансформаторам тока (ТТ) одной фазы 16 защищаемых присоединений. Устройство имеет однофазное исполнение. Таким образом, полный комплект дифференциальной защиты шин состоит из трех устройств «Сириус-3-ДЗШ-01». Три устройства могут осуществлять селективную защиту двух систем (секций) шин (СШ).
Устройство предусматривает работу с трансформаторами тока, имеющими номинальный вторичный ток 1 А или 5 А.
Устройство выполняет основную защиту сборных шин с абсолютной селективностью и предназначено для защиты от всех видов замыканий в защищаемой зоне.
Устройство обеспечивает выполнение следующих функций защиты и автоматики:
- селективная дифференциальная токовая защита шин с торможением (ДЗШТ);
- селективная дифференциальная токовая отсечка (ДТО);
- ввод чувствительных токовых органов (ЧТО) при опробовании СШ в цикле автоматического повторного включения (АПВ);
- ввод ЧТО при оперативном опробовании СШ;
- контроль исправности вторичных цепей тока ТТ;
- выполнение команд внешнего устройства резервирования при отказах выключателя (УРОВ);
- выполнение функции УРОВ секционного (шиносоединительного) выключателя (УРОВ СВ);
- выдача команд запрета АПВ на внешние устройства;
- блокировка действия АПВ при срабатывании УРОВ и неуспешном опробовании СШ в цикле АПВ;
- оперативный ввод блокировки действия АПВ при срабатывании ДЗШ;
- опробование СШ от любого из 16 присоединений;
- опробование любого из 16 присоединений от СШ при «открытом» плече ДЗШ или с использованием индивидуальных реле тока.
Устройство обеспечивает выполнение следующих сервисных функций:
- отображение текущих параметров сети;
- осциллографирование аварийных событий с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
- регистрацию и хранение журнала событий, аварий;
- возможность подключения программируемых реле и светодиодов к определенной точке функциональной логической схемы устройства;
- сигнализацию срабатывания защит и автоматики, неисправности устройства с помощью программируемых реле и светодиодов;
- возможность подключения ПЭВМ по каналу USB;
- возможность встраивания в АСУ ТП (обеспечивается наличием двух независимых интерфейсов связи RS-485);
- блокировку всех алгоритмов при обнаружении системой самодиагностики неисправности устройства для исключения ложных срабатываний.
Габаритные размеры терминала - 310х310х245 мм, масса - не более 12 кг. Рабочий диапазон температур устройства от - 20 до +55°С.
