АББ - лидер в области технологий для электроэнергетики и автоматизации. Технологии, созданные Группой, позволяют промышленным предприятиям и энергетическим компаниям повышать свою производительность, снижая негативное воздействие на окружающую среду. АББ поставляет на Российский рынок всю низковольтную электротехнику - от предохранителей до комплектных распределительных устройств, от стандартных электродвигателей до регулируемых приводов.
Современное оборудование производится на заводах АББ в Германии, Швеции, Финляндии, Франции, Италии, Испании и других странах Европы по самым передовым технологиям.
Номенклатура поставляемой электротехнической продукции содержит десятки тысяч наименований и постоянно расширяется и обновляется. АББ - одна из крупнейших в мире технологических компаний, офисы и производство АББ находятся более чем в 100 странах мира.
В новый модельный ряд входит большое количество устройств разнообразного назначения для применения в жилых помещениях, коммерческих и промышленных объектах.

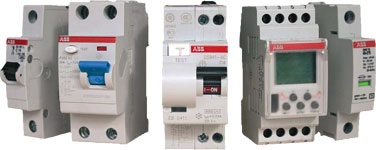

Аппараты нового модельного ряда System pro M compact совместимы с устройствами, входящими в модельный ряд System pro M и предназначены для осуществления следующих функций:
Форма, конструкция и габаритные размеры устройств новой серии позволяют устанавливать их во все уже существующие электроустановки.
Еще одним преимуществом является возможность объединения модулей в группы без необходимости соединения их проводами, что позволяет значительно экономить время монтажа.
Применение инновационного решения - цилиндрической двунаправленной клеммы, позволяет одновременно подключать по два проводника, как снизу, так и сверху. Все устройства изготовлены в строгом соответствии с требованиям стандарта EN 41140, что обеспечивает надежную защиту от поражения электрическим током при монтаже.
На все аппараты и приборы нанесена четко различимая и устойчивая маркировка.
Устройства позволяют осуществлять подключение шин и питающего напряжения как к верхним, так и к нижним зажимам.
Устройства дифференциального тока предназначены для защиты людей и электроустановок от короткого замыкания на землю. Данные устройства подразделяются на три группы.
Выключатели дифференциального тока (ВДТ) срабатывают только при обнаружении замыкания на землю (таким образом, для защиты их от сверхтоков или коротких замыканий они должны быть включены последовательно с модульными автоматическими выключателями или предохранителями).
Блоки дифференциального тока собираются в один узел с модульными автоматическими выключателями с таким же или меньшим номинальным током, что обеспечивает защиту как от короткого замыкания на землю, так и от перегрузок или коротких замыканий.
Автоматические выключатели дифференциального тока (АВДТ) - это устройства в одном корпусе, обеспечивающие как защиту от замыкания на землю, так и от перегрузок или коротких замыканий.
Вспомогательные элементы к устройствам нового модельного ряда System pro M compact являются универсальными: они подходят ко всем модульным выключателям серий S200 и F200, а также к
АВДТ серии DS200, что позволяет эффективно управлять имеющимися материальными ресурсами.
Номенклатура достаточна широка и включает вспомогательные и сигнальные контакты, дистанционные расцепители и автоматы повторного включения, позволяя создавать различные аппаратные конфигурации.
Во всех этих конфигурациях вспомогательные элементы подключаются без использования каких-либо переходников. Подобное повышение эффективности работы автоматических выключателей и ВДТ во всех случаях позволяет использовать инновационные и интегрированные решения.
Аксессуары для электромонтажа (шинные разводки, шинные терминалы и терминалы фидеров) позволяют осуществлять соединения по любым схемам). Номенклатура стандартных аксессуаров (наборы маркировок, крышки для выводов) позволяет удовлетворить все требования заказчиков электроустановок.
Перенапряжения, возникающие в результате прямого удара молнии могут существовать, когда молния ударяет в молниеотвод или заземленную крышу здания, то создаваемый ток уходит в землю. Полное сопротивление (импеданс) земли и протекающий через нее ток, создают большую разность потенциалов, что и является перенапряжением. Далее, это перенапряжение распространяется по кабелям, проложенным в здании, и выводит из строя подключенное к ним оборудование.
А также перенапряжения в результате прямого удара молнии могут существовать при ударе молнии в подводящую низковольтную линию, в ней создаются большие токи. Эти токи проходят по зданию и приводят к образованию высоких напряжений. Как правило, повреждения, вызываемые перенапряжениями такого типа, являются значительными и влекут за собой тяжелые финансовые потери. Например, возгорание проводки в распределительных щитах может привести к повреждению промышленного оборудования и даже самого здания.
Перенапряжения, возникающие в результате непрямого удара молнии могут возникнуть в случае, когда удар молнии происходит поблизости от здания, из-за увеличения потенциала точки земли, в которую ударила молния. Электромагнитные поля, создаваемые током грозового разряда, образуют индуктивные и емкостные связи, приводящие к перенапряжениям других видов. Электромагнитные поля, создаваемые ударом молнии в облаках, в радиусе нескольких сотен метров или даже километров, также приводят к неожиданным броскам напряжения. Хотя последствия данного вида разрядов менее серьезны, чем в предыдущем случае, тем не менее они могут привести к повреждению чувствительного оборудования, например, факсов, источников питания компьютеров, а также систем связи и обеспечения безопасности.
Базовый элемент системы Smissline – цоколи двух размеров для установки шести и восьми стандартных модулей, которые обычно монтируют на стандартную DIN-рейку. Соединяя модули между собой, можно получить основание практически любой длины. Ограничение по высоте – 2 м (высота стандартного распределительного шкафа).
В цоколи укладываются токопроводящие шины (10x3мм). Потребитель может сам сформировать 3-проводную (L1, L2, L3), 4-проводную систему (L1, L2, L3, N) или систему питания постоянного тока. Помимо основных шин питания в цоколи могут быть установлены две вспомогательные шины (5x2мм) для питания модулей сигнальных или дополнительных контактов приборов защиты или, например, цепей управления контакторов.
Питание шин осуществляется через вводные терминалы с номинальным током от 160 до 200 А или с использованием аппаратов защиты – УЗО, автоматических выключателей и т.п. Если шинная система подключена через защитный аппарат, то при этом и вся шинная система также оказывается защищенной.
В распределительном шкафу собранная шинная система может быть установлена как горизонтально (традиционно), так и вертикально. Её вертикальное размещение значительно экономит внутреннее монтажное пространства и обеспечивает подвод питания к шкафу как сверху, так и снизу. Все это, наряду с отсутствием специальных отходящих терминалов (отходящие провода подключаются непосредственно к аппаратам защиты), облегчает проектирование и сокращает время монтажа.
